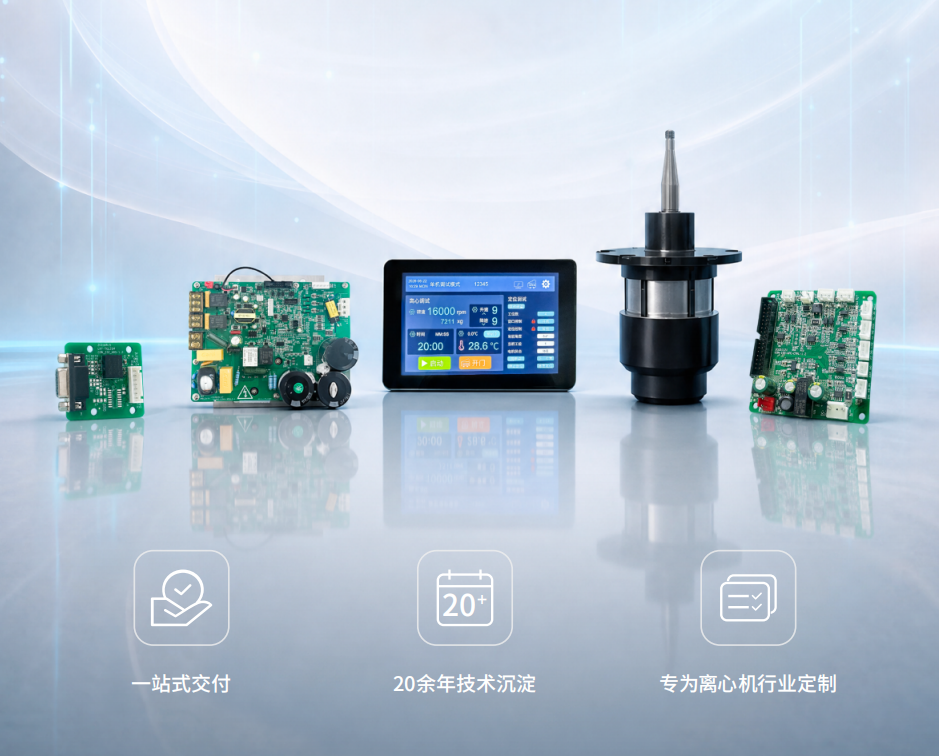

天骄电子定位离心机控制及电机解决方案
天骄电子4500-16000转高速定位离心机控制系统及电机整套方案，带载工况下宽域稳定输出，定位精度0.5度以内，支持标准通讯协议，助力离心机厂商快速解决定位应用难题。

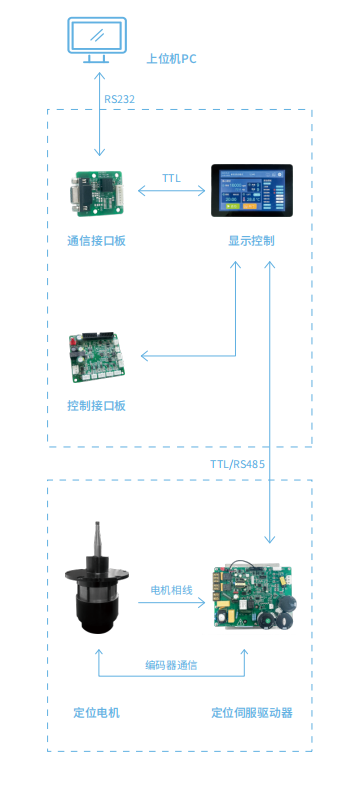

一、系统组成与各模块功能
1. 通信接口板
人机交互与上位机数据中转单元，支持 TTL 转 RS232/RS485，基于 MODBUS 协议；实现产线 PLC、上位 PC 远程下发启停 / 转速 / 定位指令、实时回传运行状态、故障数据，多接口兼容自动化线体、实验室工作站联机需求。
2. 控制接口板
整机逻辑控制核心，采集仓门门锁、窗口传感器信号，管控压缩机、门锁、不平衡监测等离心机全硬件外设；承接触控屏下发参数，统一下发运动控制指令至伺服驱动。

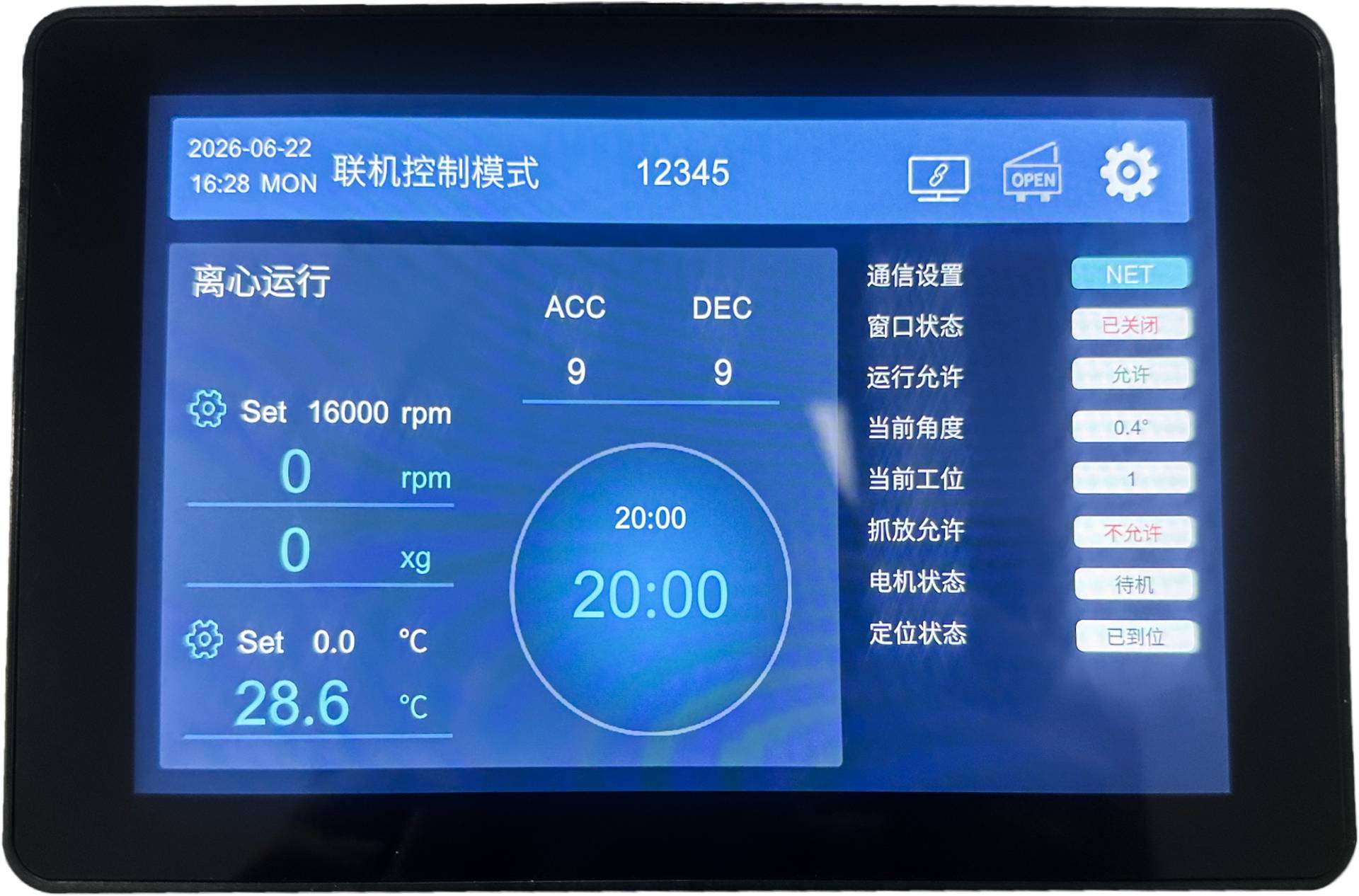

3. 7 寸电容屏显示控制系统
人机交互终端，1280*800 高清电容触控，开机≤3S；集成转速、时长、升降速、预制冷、ECO 节能、不平衡监测全参数设置；一键切换单机调试 / 产线联机双模式。单机模式支持 2~48 偶数工位配置、原点校准、角度实时显示、定位锁止、老化测试，定位调试流程极简；支持多种开门逻辑自定义。

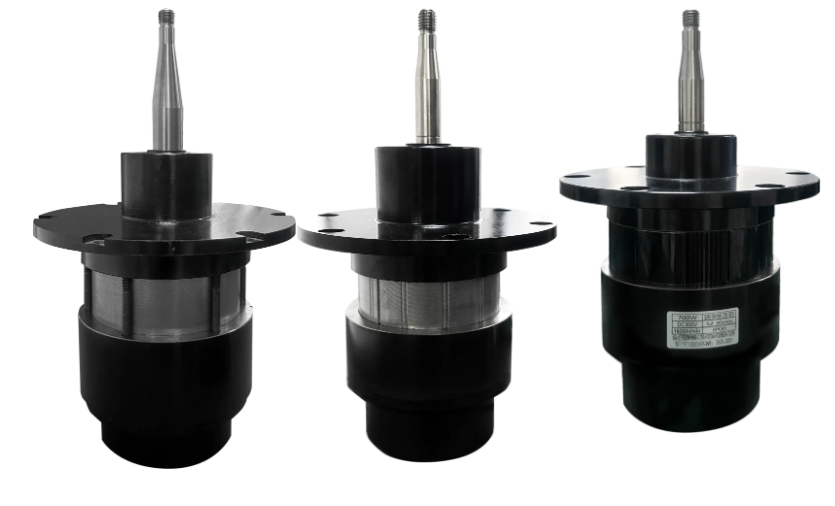

4. 一体化定位电机
离心机专属集成伺服电机，内置高精度码盘，无需额外加装原点开关；适配长期高低速连续运行工况，低速大扭矩、高速运转平稳，适配采血管、微孔板、角转子各类转子载体。
5. 定位伺服驱动器
配套专用伺服驱动，内置闭环定位算法，无需手动调试环路参数；覆盖 600W/700W/1200W 多功率段，低速、纯高速系统全覆盖；精准管控电机加减速、柔性刹车，配合电机实现转子精准停靠。
二、核心产品卖点
±0.5° 高精度定位码盘闭环伺服算法校正，转子无偏移、无累积误差，完美匹配机械手自动取样对接产线。
成套联动免二次开发五模块信号链路标准化匹配，整机出厂联调完成，大幅缩短设备整机调试、量产周期。
双模式灵活切换单机调试模式方便研发校准；MODBUS 总线联机模式适配全自动无人产线。
宽功率全场景覆盖600W/700W/1200W 多功率伺服系统可选，低速样本分离、高速高通量离心场景均可适配。
多重安全与稳定防护集成门锁联锁、转子不平衡监测、伺服过载 / 过速 / 过热保护，工业级宽温稳定运行。
极简结构易装配电机一体化集成设计，省去外置定位配件，整机结构简化，装配维护成本更低。
三、核心产品参数
显示控制单元
屏幕规格：7 寸，分辨率 1280*800，电容触控
开机时长：≤3S
运行模式：单机调试 / 联机控制一键切换
内置功能：转速 / 时间 / 预制冷 / ECO 节能、不平衡监测、工位校准、定位调试
通信接口板
信号转换：TTL 转 RS232 / TTL 转 RS485 可选
通讯协议：标准 MODBUS，支持上位机、产线 PLC 双向数据交互
控制接口板
外设管控：吸入式门锁、压缩机启停、窗口传感器采集、整机安全逻辑
定位执行系统（电机 + 伺服驱动器）
定位精度：±0.5°
功率规格：600W 低速、700W 纯高速、1200W 低速三套系统可选
结构特性：电机一体化集成码盘，无需外置原点开关；免环路参数调试
工况适配：低速大扭矩、高速恒定转速，兼容采血管、微孔板、各类角转子
