600W直流无刷离心机驱动

离心机设备的运行体系中，驱动板作为核心控制单元，直接决定了电机的运行效率、稳定性与安全性能。天骄电子推出的TJ-FOC-C600W-SPIN-1.2型号600W直流无刷离心机驱动板，基于磁场定向控制（FOC）技术，专为离心机场景设计，可适配多种低速、中速离心机设备，兼具高可靠性与多功能性，为实验室、医疗、工业分离等领域提供高效驱动解决方案。

一、产品介绍：核心功能与设计定位

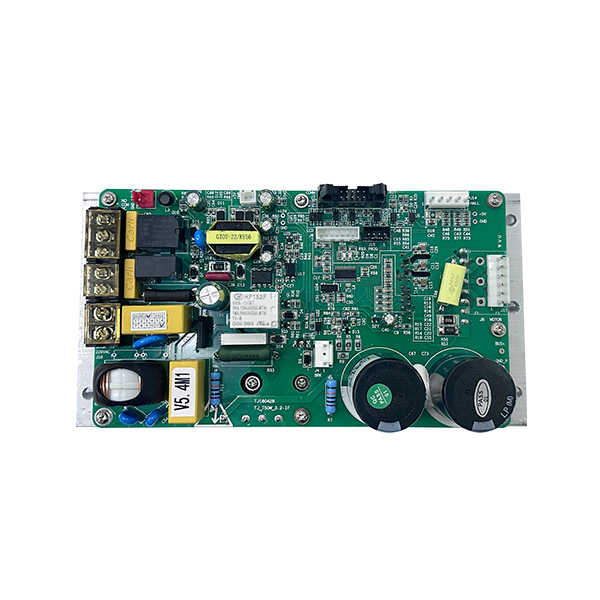

天骄600W直流无刷离心机驱动板是一款针对离心机电机控制需求开发的外置式驱动单元，采用AC-DC-AC电路框架与PWM调速技术，相比传统可控硅调相调压方案，大幅提升了转速精度与运行稳定性。其核心功能围绕离心机“安全、高效、低噪”的核心需求展开：

多场景输出控制方面，支持220V开门输出、220V冷冻常开/常闭输出，可直接对接离心机的门控与制冷系统，无需额外转接模块，简化设备连接流程；

电机适配能力突出，兼容无刷电机霍尔线（U/V/W相霍尔信号）与三相电源线连接，同时支持刹车电阻接入，能实现快速刹车制动，有效避免离心过程中因停机延迟导致的样品损坏；

通信与状态反馈功能完善，支持与显示板双向通信，可实时传输转速、电流、故障等数据，方便操作人员及时监控设备运行状态，精准掌握工作动态；

具备优秀的环境适应性设计，采用全涂层工艺处理，能有效抵御离心机运行中可能出现的潮湿、漏液问题，降低因环境因素导致的故障风险，延长设备使用寿命。

二、性能参数：精准控制与稳定运行的核心保障

天骄TJ-FOC-C600W-SPIN-1.2驱动板的性能参数经过严苛优化，确保在600W功率范围内实现高效、安全的电机控制。基础电气参数上，产品型号为TJ-FOC-C600W-SPIN-1.2，额定功率600W，供电电压为220VAC，同时支持宽电网适配，可兼容AC85~242V电压范围，适配不同地区电网环境。

控制性能方面，转速精度优于30RPM，能满足对转速控制要求较高的场景需求；调速范围广泛，调速比达1:200以上，支持宽范围转速调节，可适配不同离心工艺需求；启动特性出色，启动电流平稳，无冲击，避免启动时对电机和设备造成损害。

保护功能十分全面，具备过电压、过电流、电机霍尔故障、不平衡量检测等多种故障检测机制，能及时发现运行异常并作出响应；制动方式上支持刹车电阻接入，可实现快速制动，提升设备操作安全性。

环境适应性方面，工作环境温度范围为-5~60℃，兼容实验室、工业常温等多种场景；储存环境温度为-10~125℃，湿度在10%-95%（无冷凝）之间，便于设备储存和运输。电机适配方面，仅支持三相直流无刷电机，且需具备霍尔线（U/V/W相）与三相电源线连接条件。

三、适用离心机类型：覆盖多场景分离需求

基于其600W功率输出与宽调速范围，该驱动板可适配多种类型的离心机，尤其在对转速精度、低噪音要求较高的场景中表现突出。在低速离心机领域，可适配如北利DT4-1/DT4-1B/DT5-1等型号（转速≤5000rpm），广泛应用于医院检验、高校实验室的血液分离、样品预处理等工作；

针对中小型冷冻离心机，其支持220V冷冻输出控制的特性，可完美适配具备制冷功能的中小型离心机，满足生物样品、酶制剂等对低温环境的特殊需求；

在工业专用离心机场景中，适用于食品检测、环保水质分析等领域的中小型分离设备，凭借全涂层防护与稳定的功率输出，能够从容应对工业场景中的复杂环境，保障设备持续稳定运行。

四、噪音与安全：兼顾操作体验与设备保护

1.低噪音设计：优化运行环境

离心机运行中的噪音主要来源于电机齿槽转矩与机械摩擦，该驱动板通过两项核心设计有效降低噪音。一方面，针对无刷电机齿槽转矩导致的运行噪音，通过驱动算法优化，显著降低转矩波动，运行噪音可控制在30dB以下（空载状态），符合实验室、医疗场所对低噪音环境的要求；另一方面，适配无刷电机，相比直流有刷电机，无刷电机无需碳刷换向，彻底消除了机械摩擦噪音，同时免维护碳刷，减少设备运维过程中的噪音干扰，为操作人员营造更舒适的工作环境。

2.多重安全防护：避免设备损坏与风险

驱动板内置多层安全保护机制，从电气、机械两方面全面保障设备与操作人员安全。电气保护上，实时监测电网电压与电机电流，当出现过电压（超过242V）、过电流（超过额定电流1.5倍）时，会自动切断输出，有效保护电机与驱动板免受损坏；

电机故障保护方面，能够精准检测电机霍尔信号异常（如霍尔线松动、损坏），立即停机并反馈故障代码，避免电机“失步”运行导致的设备振动或损坏；

机械安全联动设计十分贴心，220V开门输出与离心机门控系统联动，严格遵循“门未关紧时不启动、运行中开门即停机”的安全逻辑，从根本上防止离心过程中样品飞溅或人员误触带来的安全风险。

五、寿命及质保：长期稳定运行的承诺

1.使用寿命：高可靠性设计

在使用寿命方面，该驱动板展现出高可靠性优势。驱动板核心元器件（如MCU、功率管）采用工业级选型，表面最高温度控制在85℃以下，无负载运行寿命可达15000小时，正常负载下寿命不低于10000小时，能满足长期稳定运行需求；

搭配直流无刷电机使用时，电机无碳刷磨损问题，寿命比有刷电机延长3-5倍，大幅减少整体设备的更换频率，降低用户使用成本。

2.质保服务

天骄电子为该驱动板提供坚实的售后保障，提供1年质保服务（自出厂日期起），质保期内若因产品质量问题导致故障，用户可享受免费维修或更换服务；同时提供终身技术支持，涵盖安装指导、故障排查等多个方面，全方位降低客户的运维成本，让用户使用更放心。

六、核心优势：与普通电机驱动的差异化对比

相比传统可控硅驱动、直流有刷电机驱动，天骄600W直流无刷离心机驱动板在性能、维护、成本等方面具备显著优势。转速精度上，天骄600W无刷驱动板优于30RPM，调速比达1:200，而普通可控硅驱动精度差（±50RPM）且调速范围窄，直流有刷电机驱动精度中等（±40RPM），调速比仅1:50，天骄驱动板在精准控制方面表现更出色。

噪音水平方面，天骄600W无刷驱动板空载状态下噪音≤30dB，且无机械摩擦噪音；普通可控硅驱动噪音较大（≥45dB），调速时噪音波动明显；直流有刷电机驱动噪音中等（≥35dB），且碳刷磨损后噪音会进一步增大，天骄驱动板能为用户提供更安静的运行环境。

维护成本上，天骄600W无刷驱动板免维护，无碳刷、无触点磨损问题；普通可控硅驱动需定期维护可控硅模块，因其易过热损坏；直流有刷电机驱动则需每3-6个月更换碳刷，维护频繁，天骄驱动板大幅减少了维护投入。

能耗效率方面，天骄600W无刷驱动板采用PWM调速，能耗低，效率≥90%；普通可控硅驱动调压损耗大，效率≤75%；直流有刷电机驱动因碳刷存在电能损耗，效率≤80%，天骄驱动板更节能环保。

保护功能上，天骄600W无刷驱动板具备过压、过流、霍尔故障、不平衡检测等多重保护；普通可控硅驱动仅具备基础过流保护，功能单一；直流有刷电机驱动无电机故障检测，仅依赖外部保险丝，天骄驱动板安全保障更全面。

环境适应性方面，天骄600W无刷驱动板采用全涂层防护，抗潮湿、漏液；普通可控硅驱动无防护，易受环境影响损坏；直流有刷电机驱动碳刷粉尘易污染环境，不适用于洁净场景，天骄驱动板适用范围更广泛。

七、选型指南：精准匹配设备需求

在选择该驱动板时，需结合离心机的功率、转速、功能需求等因素综合判断，具体选型步骤如下：

确认离心机功率需求，确保离心机电机额定功率≤600W，若电机功率超过600W，需选择更高功率型号（如天骄1000W无刷驱动板），避免过载损坏设备；

核对供电电压，该驱动板默认适配220VAC电网，若设备使用110VAC或24VDC电源，需提前沟通定制电压版本；

确认电机类型，仅支持三相直流无刷电机，且需具备霍尔传感器（U/V/W相），若电机为无霍尔型，需选择“无霍尔/有霍尔兼容”版本（如鑫慧KCM00184G-02驱动板）；

功能需求匹配，若离心机需冷冻功能，需确认驱动板的220V冷冻输出接口是否兼容；若需远程控制或触摸屏操作，可搭配天骄支持的旋转编码器式、触摸屏控制模块；

环境因素考量，若使用场景潮湿（如水产检测实验室）或存在漏液风险（如化学样品分离），优先选择全涂层版本，增强设备防护能力，确保设备稳定运行。

八、定制化服务：满足个性化需求

针对不同行业、不同设备的特殊需求，天骄电子提供灵活多样的定制化服务。电气参数定制方面，可根据用户需求调整供电电压（如110VAC、24VDC）、额定功率（如400W、800W）、保护电流阈值等，适配不同设备电气要求；

功能扩展定制上，支持增加RS485/Modbus通信接口，实现远程监控功能；可增加温度传感器接口，实时监测电机温度；还能定制特殊制动逻辑（如缓启动缓停机），满足特定场景使用需求；

结构设计定制方面，可根据离心机内部安装空间，调整驱动板尺寸（如缩小PCBA面积至85mm×56mm以下），或增加散热片、防水外壳，提升设备安装适配性与使用安全性；

配套服务上，可提供“驱动板无刷电机”整套解决方案，根据离心机转子重量、转速需求，优化电机转矩与驱动算法，确保设备整体性能最优，为用户提供一站式服务。

综上，天骄600W直流无刷离心机驱动板凭借高精度控制、低噪音、高可靠性等优势，成为替代传统驱动方案的理想选择，广泛适用于医疗、实验室、工业分离等领域。通过科学的选型与灵活的定制化服务，可进一步适配不同设备需求，为离心机的高效、安全运行提供核心支撑。
