离心机控制系统都有哪些组成

离心机控制系统作为保障离心机稳定、高效运行的核心，其功能的实现依赖于多个组成部分的协同工作。从硬件到软件，从核心控制模块到辅助监测单元，每一部分都在系统至关重要。深入了解离心机控制系统的组成，有助于更好地把握其运行机制，为设备维护、性能优化提供理论支持。

一、硬件系统：系统运行的物质基础

（一）核心控制器

核心控制器是离心机控制系统的“大脑”，常见的有可编程逻辑控制器（PLC）和微控制器（MCU）。PLC以其高可靠性、抗干扰能力强和易于编程等特点，在工业级离心机控制系统中广泛应用。它通过预先编写的程序逻辑，对输入信号进行处理和运算，输出控制指令，实现对离心机运行状态的精确控制。例如，在处理复杂的离心工艺时，PLC能够快速响应各种传感器信号，协调电机调速、门锁控制等多个动作。

微控制器则在小型或实验室用离心机中较为常见，其具有体积小、成本低、功耗低的优势。MCU内部集成了中央处理器（CPU）、存储器、输入输出接口等功能模块，可根据预设程序完成对离心机的基本控制，如转速调节、时间计时等，同时通过与外部电路的配合，实现对设备的智能管理。

（二）驱动模块

驱动模块主要负责将控制器的指令转化为电机的实际动作，常见的有变频器和电机驱动器。变频器应用于交流电机驱动的离心机，它通过改变电源的频率和电压，实现对电机转速的无级调节。例如，在需要离心机从低速平稳加速到高速运行时，变频器可根据控制器的指令，逐步调整输出频率和电压，使电机转速平滑上升，避免因转速突变对设备造成冲击。

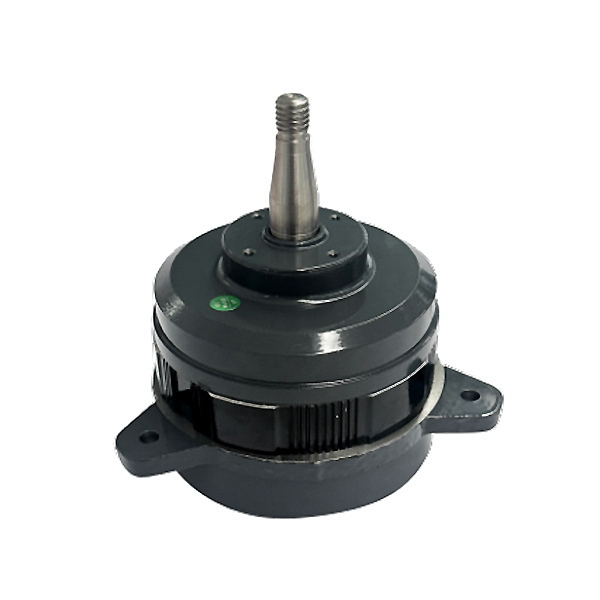

对于直流无刷电机驱动的离心机，通常采用专用的电机驱动器。电机驱动器根据控制器发送的控制信号，通过脉宽调制（PWM）技术调节电机的输入电压，同时结合霍尔传感器或无传感器算法实现电机的换向控制，确保电机稳定运行并达到预期转速。

（三）传感器单元

传感器单元是控制系统的“感知器官”，实时监测离心机运行过程中的各项参数。转速传感器用于测量离心机转子的实际转速，常见的有光电式、磁电式等类型，它们将转速信号转换为电信号反馈给控制器，以便控制器进行转速闭环控制，保证转速的准确性和稳定性。

温度传感器分布在电机、轴承等关键部位，实时监测设备运行温度。当温度超过设定阈值时，传感器将信号传输给控制器，控制器立即采取相应措施，如启动散热风扇、降低设备运行负荷或停机，防止因过热导致设备损坏。此外，还有用于检测转子不平衡量的振动传感器、监测机盖状态的位置传感器等，共同为离心机的安全运行提供数据支持。

（四）人机交互设备

人机交互设备是操作人员与离心机控制系统沟通的桥梁，主要包括触摸屏、按键面板和显示模块。触摸屏以其直观的操作界面和强大的功能，成为现代离心机的主流交互设备。操作人员可通过触摸屏方便地设置离心程序、查看设备运行状态和历史数据等；按键面板则为用户提供了简单快捷的操作方式，适用于对操作便捷性要求较高的场景；显示模块通常采用液晶显示屏（LCD）或发光二极管显示屏（LED），实时显示离心机的运行参数，如转速、时间、温度等，方便操作人员随时掌握设备运行情况。

二、软件系统：系统运行的“灵魂”

（一）控制程序

控制程序是控制系统软件的核心，它根据离心机的工作原理和控制要求编写而成。控制程序包含了转速控制算法、安全保护逻辑、加减速曲线规划等内容。例如，在转速控制算法中，采用PID（比例-积分-微分）控制算法，通过对转速偏差的比例、积分和微分运算，实时调整电机的输入信号，使离心机转速快速、稳定地达到设定值，并保持在允许的误差范围内。

（二）监控软件

监控软件主要用于实现对离心机运行状态的实时监控和管理。它以图形化界面展示设备运行参数、报警信息等，方便操作人员直观地了解设备运行情况。同时，监控软件还具备数据记录和存储功能，能够将离心机运行过程中的各项数据保存下来，以便后续分析和追溯。此外，一些高级监控软件还支持远程监控功能，操作人员可通过网络在远程终端实时查看和控制离心机运行状态，提高设备管理的便捷性和效率。

（三）通信协议与接口程序

为了实现控制系统各部件之间以及与外部设备的通信，需要通信协议和接口程序的支持。常见的通信协议有Modbus、CAN总线、以太网等。Modbus协议以其简单易用、开放性好的特点，广泛应用于工业自动化领域，可实现控制器与变频器、传感器等设备之间的数据传输；CAN总线具有高可靠性、实时性强的优势，适用于对数据传输速度和准确性要求较高的场合；以太网则为离心机控制系统提供了高速、稳定的网络通信能力，便于实现远程监控和数据共享。接口程序负责将不同设备的通信协议进行转换和适配，确保各设备之间能够顺畅地进行数据交互。

三、辅助系统：系统稳定运行的保障

（一）电源模块

电源模块为控制系统各部件提供稳定的电力供应。由于控制系统中不同部件对电源电压和功率的要求不同，电源模块需要将输入的市电转换为适合各部件使用的电压，如5V、12V、24V等。同时，电源模块还具备过压、欠压、过流保护功能，当电源出现异常时，及时切断电源或进行调整，保护控制系统各部件免受损坏。

（二）散热系统

离心机在运行过程中，电机、驱动模块等部件会产生热量，若不及时散热，会影响设备的性能和寿命。散热系统通过散热风扇、散热片等部件，将设备运行过程中产生的热量散发出去。散热风扇根据温度传感器的反馈信号，自动调节转速，在设备温度较低时低速运转，降低噪音和能耗；当设备温度升高时，风扇高速运转，加快散热速度，确保设备在适宜的温度范围内运行。

离心机控制系统由硬件系统、软件系统和辅助系统等多个部分组成，各部分相互协作，共同实现对离心机的精确控制、安全保护和智能管理。
